1 簡介

1.1概述

DHK-Ⅱ□/□ 輸出本質安全型電源（以下簡稱電源），須安裝在相應防爆型式保護的殼體內或安全區域內，用于向Ⅰ類、II類、III類本質安全型設備提供電源。電源具有雙重化的過流保護，過壓保護，故障解除后能自動恢復正常工作。

該電源為雙路輸出，輸出電壓由DC12V和DC24V任意搭配組合。

1.2 適用場所

1）適用于爆炸性氣體環境1區、2區場所；

2）適用于可燃性粉塵環境21區、22區場所；

3）IIA、IIB、IIC類爆炸性氣體環境；

4）適用于T1～T6溫度組別。

2 型號分類與命名

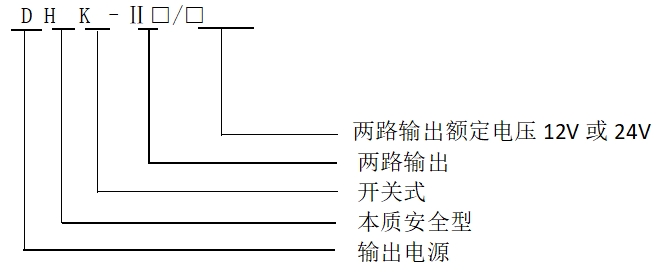

2.1 型號命名

2.2 分類

1）防爆型式：一般兼（廠）礦用本安型

2）防爆標志：[Ex ib Mb]Ⅰ/[Ex ib Gb] ⅡC/[Ex ib Db]ⅢC

3 技術參數

輸入電壓AC127～220V/DC48V；

防爆標志為[Ex ib Gb] ⅡC/[Ex ib Db] ⅢC 12V輸出電源：UO:DC12.5V；IO:DC 2.0A；CO:0.5uF ；LO:10uH；PO:25W；

防爆標志為[Ex ib Mb]Ⅰ12V輸出電源：UO:DC12.5V；IO:DC 2.0A；CO:28 uF；LO:100uH；PO:25W；

防爆標志為[Ex ib Gb] ⅡC/[Ex ib Db] ⅢC 24V輸出電源：UO:DC24.5V；IO:DC 125mA；CO:0.06uF ；LO:2mH；PO:3.06W；

防爆標志為[Ex ib Mb]Ⅰ24V輸出電源：UO:DC24.5V；IO:DC 0.5A；CO:2.2 uF；

LO:100uH；PO:12.25W。

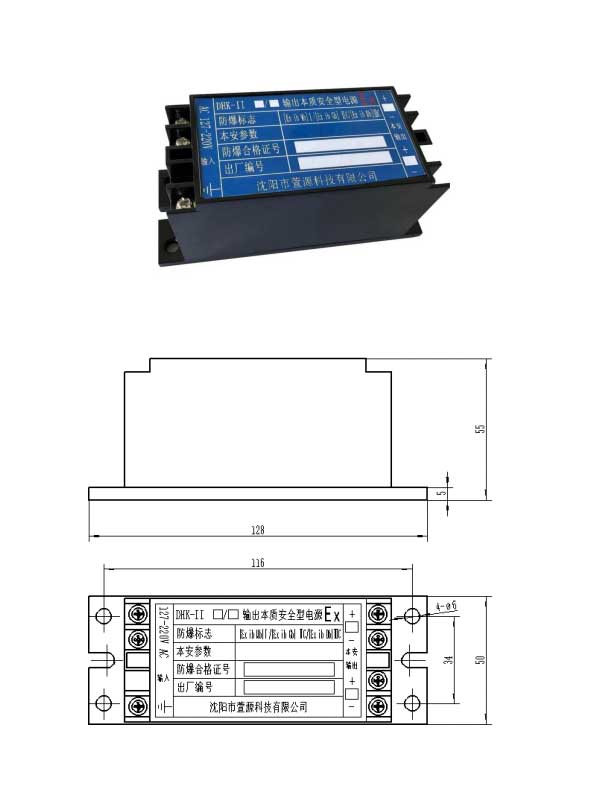

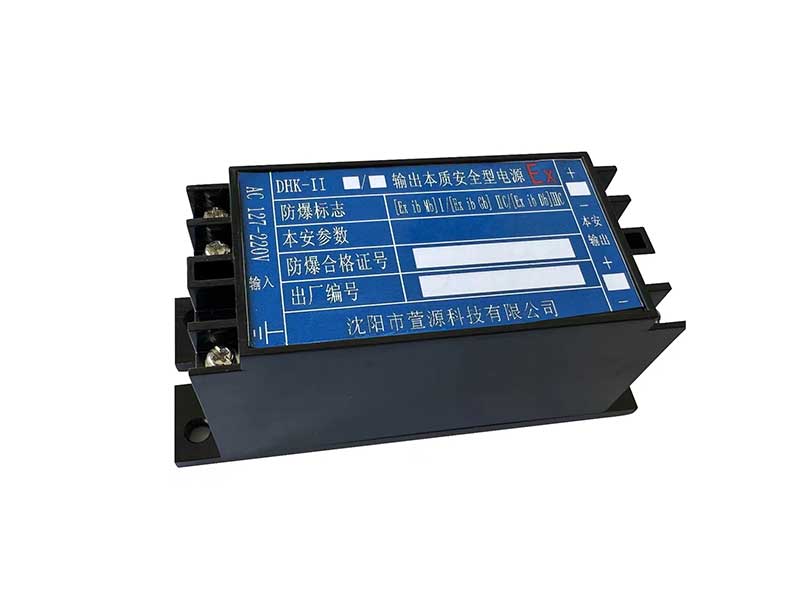

4 產品及外形尺寸

外形尺寸：128mm×50mm×55mm

重量：0.4Kg
